敬告客戶

      警告：重要的安全說明；必須按照說明書要求使用以保證安全；保存好說明書備用；

      您在安裝使用前請詳細閱讀本說明書，嚴格按照說明書中的要求安裝調整，安裝調試、維修及保養必須由有資歷或有上崗證的專業人員進行，經常檢查設備是否存在不平衡、異動、異響狀況以及電器電纜、安裝器件是否由磨損、損壞跡象，如果需要修理或調整，則不要使用，否則將影響卷簾電機的正常使用壽命、門簾升降的平穩性及安全性，若有疑問，請與我公司聯系。

      安全注意事項：

      *卷門機安裝應請專業人員，安裝時應切斷電源，安裝后通電調試時人應遠離運行中的卷門。

      *卷門機應水平安裝，門簾卷軸應同心、水平、簾片無滯卡現象；

      *卷門機必須可靠接地，以防觸電，接地螺絲裝在鏈輪支架板或電器控制盒上；

      *調節鏈條下垂度在3-6mm之間（在轉軸未掛門簾前調整）；

      *嚴禁提擰電機引線套管；

      *卷門機供電外接電源線截面面積不小于1平方毫米，配有防觸電及空氣開關，并按建筑電氣施工標準布線安裝；

      *禁止靠近運行中的卷門；

      *當操作自動關斷開關時，應確保其他人員遠離；

      *嚴禁將本機安裝在有易燃易爆物品的區域內；

      *特別注重防潮濕、雨淋，避免卷門機電器短路，導致電機燒毀，引發安全事故；

      *對卷門機進行清潔或維護保養時，請專業維修人員，并切斷電源；

      *1500KG（含1500KG）以上電機應安裝在無人的地方或人員稀少的地方；

      *當門升到最高高度靜止時，人員或物體禁止停滯在門的下方，應快速通過，以確保安全。

      *安裝調試后鏈條滾子需適當加潤滑油，以后每半年加一次潤滑油；

      *手拉鏈條嚴禁私自加長，以免剎車失靈造成安全事故。

序言

      本產品可用于左右兩種安裝形式，需與防火卷簾控制器配套使用，方可實現卷簾電機的正常上下運轉及控制。

      一：工作環境及工作條件;

      1、工作環境≦55C。

      2、相對濕度≦95％。

      3、短時間工作制。

      二：產品特點：

      *造型美觀，結構先進，馬力強勁；

      *采用進口電器元件，安全穩定；

      *噪音低，震動小，功耗少；

      *重量輕，體積小，安裝方便，壽命長，性能可靠；

      *停電時手動操作方便；也可配儲電裝置；

      *可配遙控裝配，實現遠距離操作；

      *具有電機運行熱保護裝置。

      三：FJJ系列防火卷簾用卷門機主要規格及技術參數：380V,50HZ

型號	額定功率 （W）	額定輸出轉矩 （N.m）	額定提升力 （Kg.f）	額定輸出轉速 （r/min）	******提升高度 （m）	使用鏈號	主機重量 （Kg）
FJJ225-3P-FTY400	250	225	400	5	6	08B	7.4
FJJ412-3P-FTY600	250	412	600	6	6	10A	11
FJJ647-3P-FTY800	480	647	800	4.2	6	10A	16
FJJ412-3P-(FJL600)	350	412	600	6	6	10A	11
FJJ809-3P-(FTY1000)	500	809	1000	3.6	7	12A	16
FJJ1617-3P-(FTY1500)	550	1617	1500	4.7	12	12A	22
FJJ2450-3P-(FTY2000)	970	2450	2000	3.6	12	16A	29

      四：安裝與調試

      1.產品統一按右安裝方法制造（從屋內向外看），若左安裝須將制動殼體四個鎖緊螺釘放松，即旋轉手拉鏈的殼體180度后得重新鎖緊。

      2.鏈輪支架板可按具體需要水平安裝或在0-45度范圍內選擇安裝固定。當鏈輪支架板不為水平安裝時，應旋轉制動殼體使環形手拉鏈條自然垂直向下，同時特別注意殼體與電機端蓋結合處的配合，確定沒有間隙后，將四個螺釘擰緊，避免擰力過大而殼體裂紋，影響剎車效果。

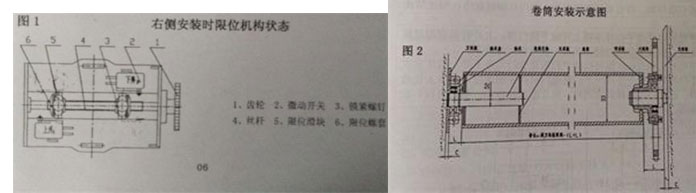

      3.注意三相電源相序不許接反，當上升變?yōu)橄陆禃r應立即停機，調好相序，方可正常使用，如果您使用臨時電源安裝調試，必須避免與正式供電電源相序錯按。正確的是當按下白色線上升按鈕時電機應以逆時針（從底腳投視小鏈輪）門簾上升方向轉動，限位機構方能動作。詳見圖1。否則會引起卷簾失控沖頂，嚴重損壞。

      4.調試

      試機前應先松開限位機構的鎖緊螺釘序號3，然后用手拉動環形鏈使門簾離地面1米左右，先試上.停.下按鍵，觀察卷門升.停.降各功能是否靈敏可靠，若正常即可將門簾上升或下降到您確定位置后旋動限位螺套序號6，調整碰至微動開關滾輪序號2聽到“滴達”聲后，擰緊鎖緊螺釘序號3，反復調試使限位達到******位置時，再將鎖緊螺釘用手指用力旋緊即可。

      五：使用須知：

      按“上”“下”按鍵時，如果無動作，必須立即按中間“?！辨I切斷電源，以免燒毀電機。操作關閉門簾之前，應先檢查門簾下方是否有阻礙物，若有必須清理干凈，卷門啟閉過程中，門下禁止通行。停電時可使用手拉環形鏈上升或下降門簾，上升時切忌超過原限定高度，以免來電時過擋而失控，使電機運行沖頂。停電時關閉卷門也可拉動手拉鉤時要拉一下停一下，避免門簾產生加速度，速度太快損壞門簾。在卷門即將接近全閉時，應立即放松拉鉤，然后再拉一次達到全閉。

      六、選型計算公式：

      機型扭矩=門簾總重量GX卷軸半徑RX9.8Xn

      G=長X寬X門材公斤/m2(參見附表）、n一般取1.1-1.2

      （附表）

材質	鋁合金	網門	塑鋼	不銹鋼	防火門
KGXm2	5-6	12	8-14	10-18	25-36

      七、卷門卷筒：

      卷門卷筒需根據門洞跨距，門簾自重，計算卷筒外徑與壁厚，其撓度應≦1/400.否則管軸彎曲過甚，運行不平穩，扭矩遞增，易導致電機超負荷，壽命短，直至損壞電機轉軸齒牙。

      八：隨機附件：

      1、支架板1件，2、大鏈輪（含聯軸節）1件，3、滾子鏈條1條，4、卷筒芯軸1支，5、軸承.軸承座1套，6、傳動板1片，7、支承板2片，8、按鈕開關1個，9、不銹鋼開關盒1套。

      九：保質期：

      卷門機發運日起壹年內，質量實行三包。超期負責維修服務，優惠供應配件。

      十、供選購配套件

      1、防火卷簾控制器

      2、溫感金屬(玻璃）熔斷釋放裝置

      3、不銹鋼開關盒。

      十一、產品質量保修卡

      產品名稱：防火卷簾用卷門機

      型號：

      型號：1、FJJ225-3P-FTY400，? 2、FJJ412-3P-FTY600，?3、FJJ412-3P-（FJL600），? 4、FJJ647-3P-FTY800，? 5、FJJ809-3P-（FTY1000），?6、FJJ1617-3P-（FTY1500）? 7、FJJ2450-3P-（FTY2000），?

產品編號：                                  出廠日期：2018?2019?2020?2021?2022?
1月	2月	3月	4月	5月	6月
7月	8月	9月	10月	11月	12月

      本公司鄭重承諾：對所有售出產品實行“三包”，保修期為壹年，并提供十年質量跟蹤服務！

      本產品防火卷簾用卷門機按GA603標準執行檢驗合格，準予出廠
